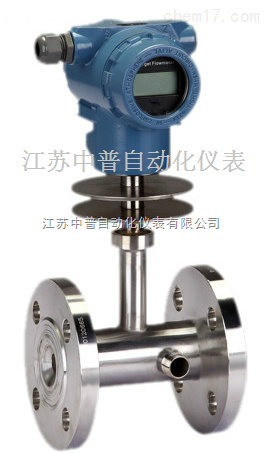

高爐/焦?fàn)t煤氣流量計（智能靶式流量計）按結構形式分為:軸封膜片結構型;撓性管結構型;扭力管結構型和差壓靶結構型。按信號轉換形式分為:力-氣壓轉換型,稱為氣動靶式流量計;力-位移-電壓轉換型、力-應變-電壓轉換型、力-扭距-電壓轉換型,此三種轉換形式都稱為電動靶式流量計;另外還有力-差壓轉換型,稱為差壓靶式流量計。無論何種結構形式,靶式流量計都由力產生裝置(靶片和測量管)、力轉換裝置和信號處理單元(包括顯示部分)三大部分組成。
高爐/焦?fàn)t煤氣流量計特點
1、整臺儀表結構堅固無可動部件，插入式結構,拆卸方便；
2、可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）；
3、整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓；
4、儀表內設自檢程序，故障現象一目了然；
5、傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；
6、可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定；
7、具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；
8、具有一體化溫度、壓力補償，直接輸出質量或標方；
9、具有可選小信號切除、非線性修正、濾波時間可選擇；
10、能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量；
11、計量準確，精度可達到0.2%；
12、重復性好，一般為0.05%～0.08%，測量快速；
13、壓力損失小，僅為標準孔板的1/2△P左右；
14、抗干擾，抗雜質能力特強；
15、可根據實際需要更換阻流件（靶片）而改變量程；
16、低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量及百分比棒圖；
17、安裝簡單方便，極易維護；
18、多種輸出形式，能遠傳各種參數；
19、抗震動性強，一定范圍內可測脈動流
技術參數
口徑：DN15～DN3000mm
公稱壓力：0.001～42MPa
工況溫度：-180～+700℃
精度：±0.2～±1.5%FS
量程比：1：10
殼體：碳鋼；不銹鋼(或按用戶要求提供)(襯氟)
供電方式：內置3.6VDC鋰電池（兩年換一次）；外供24VDC（可選）
輸出信號：4～20mA二線制；脈沖0～1000HZ；RS232/RS485；HART通訊(或按用戶要求協商提供)
防護等級：IP65IP67
防爆標志：本安型ExiallCT4；隔爆型ExdllCT4
執行標準：企標Q/BET05-06
表頭顯示：累積流量；瞬時流量；工況溫度；工況壓力（溫壓補償式才有）；棒狀滿量程百分比；故障自檢
連接方式：雙法蘭式、插入式、對夾式、在線可拆裝式、卡箍式、管錐螺紋
特性
1：可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定；
2：具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；
3：具有一體化溫度、壓力補償，直接輸出質量或標方；
4：具有可選小信號切除、非線性修正、濾波時間可選擇；
5：能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量；
6：計量準確，精度可達到0.2%；
7：重復性好，一般為0.05%～0.08%，測量快速；
8：壓力損失小，僅為標準孔板的1/2△P左右；
9：抗干擾，抗雜質能力特強；
10：可根據實際需要更換阻流件（靶片）而改變量程；
11：低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量及百分比棒圖；
12：安裝簡單方便，極易維護；
13：多種輸出形式，能遠傳各種參數；
14：抗震動性強，一定范圍內可測脈動流。
