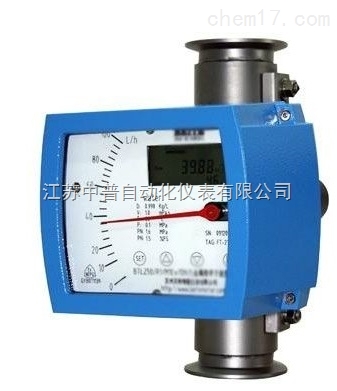

卡箍快裝式金屬管浮子流量計亦稱衛生型金屬管浮子流量計，是采用變面積式測量原理，可對多種流體進行流量測量和控制。該系列流量計主要由連接型快裝卡盤、測量管體、錐形浮子及指示器等部分組成，由于配以不同的指示器，可實現現場指針指示、(4～20)mA 模擬信號輸出、LCD顯示瞬時和累積流量、上下限報警、HART協議通訊、電池供電和隔爆等功能。
卡箍快裝式金屬管浮子流量計**應用于食品化工、石油、冶金、電力、環保、醫藥和輕工等部門對液體的流量測量與自動控制。
一、計技術參數
測量范圍：水（20℃）60~55000L/h 參見流量表
量程比：標準型1：10
精 度： 1.5級
壓力等級： DN25~DN100 PN0.6
特殊型在選型和訂貨前應與工廠協商
安裝形式：垂直安裝 介質底進上出
壓力損失：7kPa-70kPa
介質溫度：標準型：-80℃~+200℃
介質粘度： DN25: ＜250mPa.s
DN50~DN100: ＜300mPa.s
環境溫度：液晶型-30℃~+55℃
指針型：-40℃~+120℃
連接形式：快裝式卡盤
電纜接口：M20×1.5
供電電源：標準型24VDC二線制4~20mA（10.8VDC~36VDC ）
交流型：85~265VAC 50HZ
電池型：3.6V@4AH鎳氫電池
報警輸出：上限或下限瞬時流量報警
標準型：集電極開路輸出（大100mA@30VDC內部阻抗100 歐）
特殊型：繼電器輸出（觸點容量大5A@250VAC）
脈沖輸出：累積脈沖輸出，小間隔50毫秒
液晶顯示：瞬時流量顯示數值范圍：0~50000
累計流量顯示數值范圍：0~99999999
防護等級：IP65
防爆標志：本安型iaⅡCT6 隔爆型dⅡBT4
二、計流量范圍表
| 衛生卡箍式 通徑 DN（mm） |
流量范圍 |
卡箍尺寸 |
配套管道尺寸 |
|
水(20℃)L/h |
Φ（mm） |
Φ（mm） |
|
|
25 |
60～600 |
50.5 |
48 |
|
100～1000 |
|||
|
160～1600 |
|||
|
250～2500 |
|||
|
32 |
160～1600 |
50.5 |
48 |
|
250～2500 |
|||
|
400～4000 |
|||
|
550～5500 |
|||
|
40 |
250～2500 |
50.5 |
48 |
|
400～4000 |
|||
|
550～5500 |
|||
|
50 |
400～4000 |
64 |
57 |
|
600～6000 |
|||
|
1000～10000 |
|||
|
65 |
1000～10000 |
91 |
76 |
|
1600～16000 |
|||
|
2500～25000 |
|||
|
80 |
1600～16000 |
106 |
89 |
|
2500～25000 |
|||
|
3500~35000 |
|||
|
100 |
4000～40000 |
119 |
108 |
|
5500～55000 |
三、卡箍式快裝金屬管浮子流量計產品選型
| 代號 |
測量管結構 |
|||||||
|
ZP-LZ50 |
下進上出 |
|||||||
|
|
代號 |
接液材質 |
||||||
|
R1 |
0Cr18Ni9Ti |
|||||||
|
R2 |
316L |
|||||||
|
|
代號 |
管道口徑 |
||||||
|
DN25 |
25 |
|||||||
|
DN32 |
32 |
|||||||
|
DN40 |
40 |
|||||||
|
DN50 |
50 |
|||||||
|
DN65 |
65 |
|||||||
|
DN80 |
80 |
|||||||
|
DN100 |
100 |
|||||||
|
|
代號 |
指示器形式代碼組合 |
||||||
|
M1 |
就地指針指示，機械指示瞬時流量 |
|||||||
|
M2 |
供電型，機械指示瞬時流量，液晶顯示瞬時/累積流量 |
|||||||
|
M3 |
供電型，無機械指示，液晶顯示瞬時/累積流量 |
|||||||
|
|
代碼 |
供電方式 |
||||||
|
無 |
只限M1指示器 |
|||||||
|
A |
220VAC，4~20mA輸出 |
|||||||
|
B |
電池供電，無輸出 |
|||||||
|
C |
24VDC，二線制供電，4－20mA輸出 |
|||||||
|
D |
24VDC，三、四線制供電，4~20mA輸出 |
|||||||
|
|
代號 |
隔爆標志 |
||||||
|
i |
本安iaCT6方型殼體 |
|||||||
|
d |
隔爆Diibt4園殼體 |
|||||||
|
|
代號 |
連接形式 |
||||||
|
|
WS |
衛生型快裝卡箍連接
|
||||||
