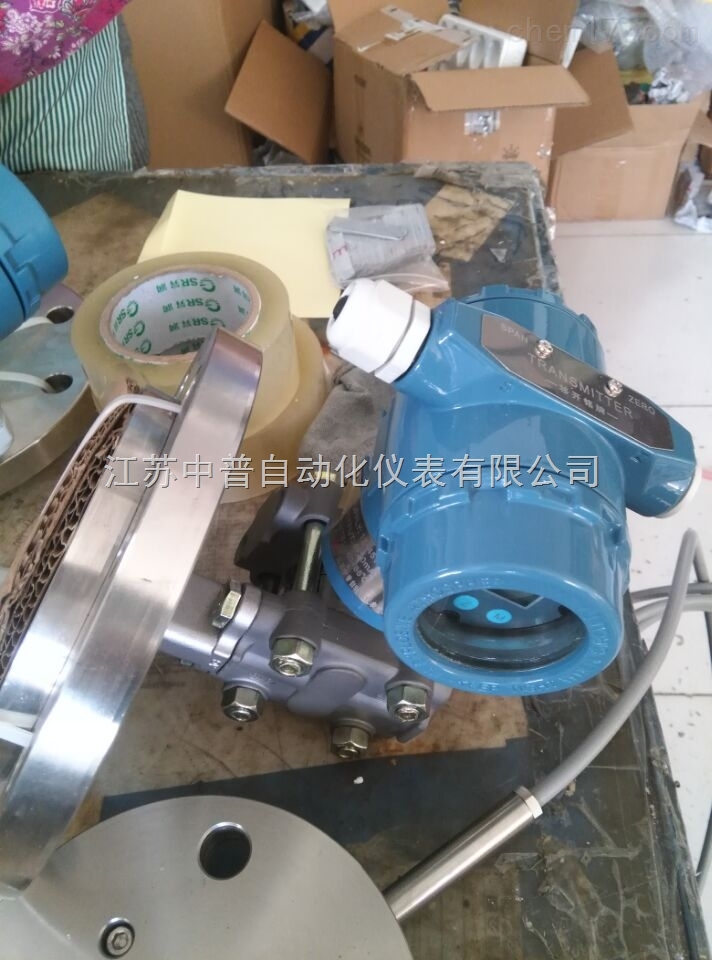

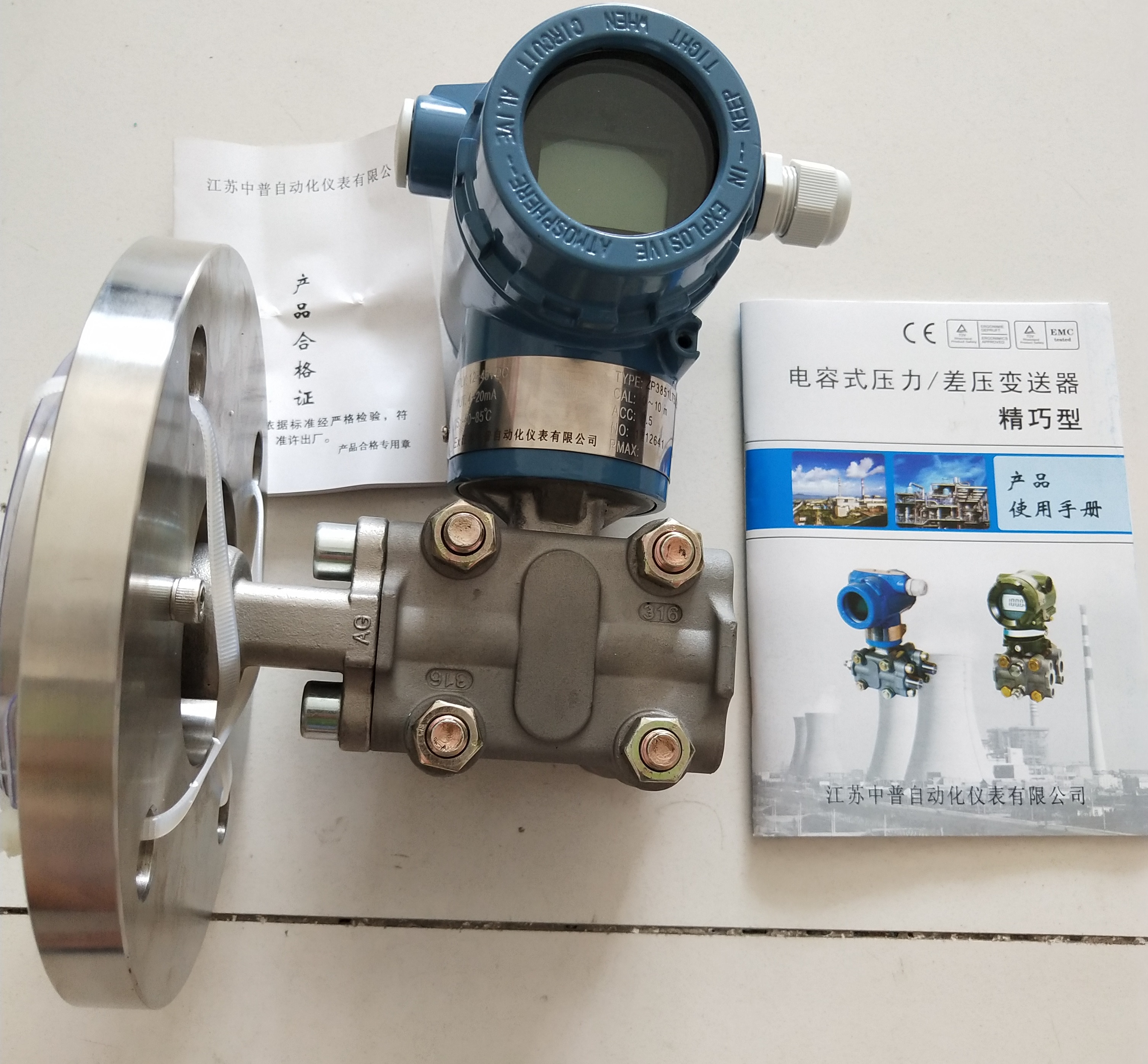

ZP-1151/3351LT法蘭式液位變送器可對各種容器、儲罐內的液體的液位進行精確的測量,法蘭式液位變送器有單法蘭液位變送器和雙法蘭液位變送器兩種。單法蘭液位變送器是用于測量容器、儲罐內無外部工作壓力的液體的液位，雙法蘭液位變送器測量容器、儲罐內有系統工作壓力的液體的液位。
被**應用于石油、化工、冶金、鋼鐵、環保水處理等行業對密閉或者敞口容器或者儲罐內的液體的液位測量。法蘭標準按ADSI與國標生產，美標法蘭有3〞、4〞規格，法蘭等級為150LB、300LB。如用戶采用GB9116-88S標準，法蘭尺寸為DN40 DN50 DN80 DN100；法蘭等級為PN1.0 PN1.6 PN2.5 PN4.0。
●測量范圍
差壓：0-6.2-690KPa
靜壓：2.5MPa
精度等級：0.5%；0.2%
●選型表
|
ZP1151/3351LT |
|
|||||||
|
|
代碼 |
量程范圍KPa |
||||||
|
3 |
0-1.3～7.5 |
|||||||
|
4 |
0-4-40 |
|||||||
|
5 |
0-40～200 |
|||||||
|
6 |
0-0.16～700 |
|||||||
|
|
代碼 |
輸出功能 |
||||||
|
E |
4-20mA（模擬信號） |
|||||||
|
S |
智能式(帶HART協議） |
|||||||
|
|
代碼 |
公稱直徑尺寸 |
插入筒長度 |
高壓側隔膜片材料 |
||||
|
A0 |
(3〞)80 |
平 |
316L |
|||||
|
A2 |
(3〞)80 |
50 |
316L |
|||||
|
A4 |
(3〞)80 |
100 |
316L |
|||||
|
A6 |
(3〞)80 |
150 |
316L |
|||||
|
B0 |
(4〞)100 |
平 |
316L |
|||||
|
B2 |
(4〞)100 |
50 |
316L |
|||||
|
B4 |
(4〞)100 |
100 |
316L |
|||||
|
B6 |
(4〞)100 |
150 |
316L |
|||||
|
C0 |
(3〞)80 |
平 |
哈氏C-276 |
|||||
|
D0 |
(4〞)100 |
平 |
哈氏C-276 |
|||||
|
E0 |
(3〞)80 |
平 |
鉭 |
|||||
|
F0 |
(4〞)100 |
平 |
鉭 |
|||||
|
G0 |
50 |
平 |
316L |
|||||
|
G2 |
50 |
50 |
316L |
|||||
|
G4 |
50 |
100 |
316L |
|||||
|
G |
50 |
平 |
哈氏C-276 |
|||||
|
G1 |
50 |
平 |
鉭 |
|||||
|
H |
40 |
平 |
316L |
|||||
|
H1 |
40 |
平 |
哈氏C-276 |
|||||
|
H2 |
40 |
平 |
鉭 |
|||||
|
T |
特殊約定 |
|||||||
|
|
代碼 |
結 構 材 料 |
||||||
|
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
|||||
|
22 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
||||
|
23 |
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
|||||
|
24 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
|||||
|
25 |
316不銹鋼 |
316不銹鋼 |
鉭 |
|||||
|
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
|||||
|
35 |
哈氏合金C |
哈氏合金C |
鉭 |
|||||
|
|
代碼 |
選項 |
||||||
|
M1 |
0-100%線性指示表 |
|||||||
|
M2 |
LED顯示表 |
|||||||
|
M3 |
LCD顯示表 |
|||||||
|
B1 |
管裝彎支架 |
|||||||
|
B2 |
板裝彎支架 |
|||||||
|
B3 |
管裝平支架 |
|||||||
|
D1 |
側面泄放閥在壓力室上部 |
|||||||
|
D2 |
側面泄放閥在壓力室下部 |
|||||||
|
不注 |
1/2NPT錐管螺紋接頭 |
|||||||
|
C2 |
丁字形螺紋接頭M20×1.5，帶后部焊接Ф14引壓管的球錐連接頭 |
|||||||
|
d |
隔爆型dⅡBT4 |
|||||||
|
i |
本安型iaⅡCT6 |
|||||||
液位變送器系列產品有：投入式液位變送器、單法蘭液位變送器、雙法蘭液位變送器、法蘭式陶瓷液位變送器、射頻電容液位變送器、電感式液位變送器
