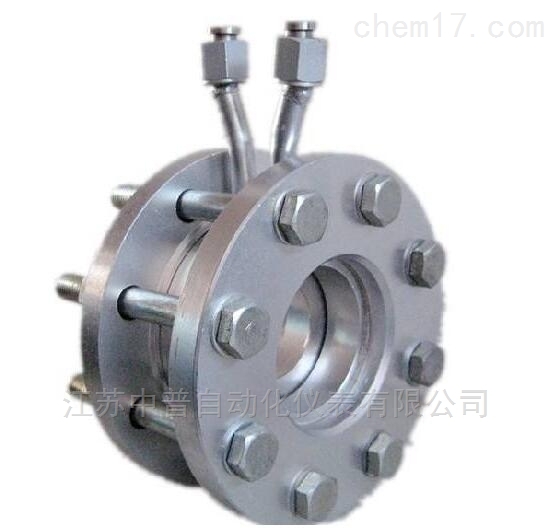

一. LG系列節流孔板流量計特點
1.一體化式結構、流量測量
2.測量精度高，量程比寬
3.*小壓差可達30mmH2O
4.耐高溫、高壓，可適用于各種工況條件
5.智能變送、溫/壓全工況自動補償
6.開放式數字平臺，多用途串行接口，現場總線結構，HART通訊協議
7.現場數顯、信號遠傳兼容，模擬量和數字化雙向通迅共存，方便系統組建和入網
二.LG系列節流孔板流量計技術參數
1.口 徑：DN25～DN1000（mm）
2.精 度：±1%FS
3.量 程 比：標準1：13，擴展1：30
4.工作壓力：≤42.0MPa
5.介質溫度：-40oC～450oC
6.介質粘度：≤30CP(相當于重油)
7.β值：0.2～0.8
8.連接方式：法蘭或夾裝式
9.法蘭標準：
DN≤600mm, PN2.0～PN26,HG20616;PN32,HG20618;
DN>600mm,PN2.0～PN15,HG20623.
也可按用戶提供的法蘭標準制造。
10.材 質：主體、孔板、取壓管、三閥組：不銹鋼；直管段及連接法蘭：碳鋼或不銹鋼
11.安裝方式：水平或垂直。
12.智能差壓變送器：輸出：4～20mA.DC 或數字信號；電源：24V.DC;
防爆等級：dⅡCT5.6、iaⅡCT4-6;防護等級：IP67
表頭：盲表和數顯表兩種
三.節流孔板流量計測量原理
當充滿管道的流全經孔板時，將產生局部收縮，流束集中，流速增加，靜壓力降低，于是在孔板前后產生一個靜壓差，該壓力差與流量存在著一定的函數關系，流量越大，壓力差就越大。
通過導壓管將差壓信號傳遞給差壓變送器，智能差壓變送器將差壓信號及流體溫/壓信號進行自動補償和智能變送。輸出4～20mA.DC模擬信號或脈沖信號、實現對流體的測量。
取壓方式，常用的取壓方式有三種：
角接取壓（環室、鉆孔）、 法蘭取壓、 D-D/2徑距取壓
四.節流孔板流量計流量計結構

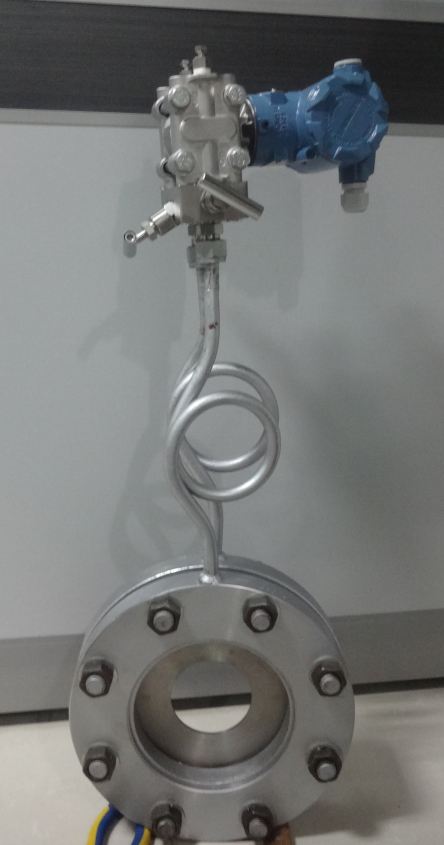

1． 結構LG系列一體化智能孔板流量計，由孔板取壓裝置、三閥組、智能差壓變送器及溫/壓傳感器等主要部分組成。
2． 三閥組的作用
l 可使一體化結構牢固，減少泄漏點；
l 可在線確認變送器的零點與修正；
l 一旦變送器出現故障需要檢修或更換時，可在不中斷工藝情況下進行，操作非常方便。
u 調零、更換變送器時，三閥組閥門操作程序：
l 置F1、F3閥于“全閉”位置（順時針方向擰緊）
l 將F2閥置于“微開”位置（逆時針擰二圈）；
l 二個閥門開關狀態確認無誤后，即可進行調零或檢修或更換。
u 變送器重新投運時，三閥組閥門操作程序：
l 先“關閉”F2閥門；
l 置F1、F3閥門于“全開”位置。變送器即可進入運行狀態。
u 在如下情況下，均可選用三閥組
l 為減少過程泄漏點
l 不允許中斷工藝過程
l 方便變送器檢查或更換
3． 溫/壓傳感器
溫/壓傳感器用以傳輸被測流體的溫度與壓力信號，由智能差壓變送器實現溫/壓全工況的自動補償，以得到真實、準確的流量。
4． 智能差壓變送器
型號：1151、3351、EJA、FX-2、FCX-A/C及霍尼韋爾ST3000系列等
節流裝置適用范圍 ：
1. 公稱直徑： 15 mm ≤DN≤1200mm
2. 公稱壓力：PN≤10MPa
3. 工作溫度：－50℃≤t≤550℃
4. 量程比：1:10， 1:15
5. 精度：0.5級，1級
