一.超聲波明渠流量計的安裝使用,要注意那些問題
正確裝置超聲波明渠流量計，對確保丈量準確度、延伸外表的運用壽命都是很主要的．下面就超聲波明渠流量計的裝置條件與運用注意事項做簡略介紹
1、變送器應裝置在室內枯燥通風處．防止裝置在環境溫度過高的當?shù)?，不應受激烈振蕩，盡量避開具有激烈磁場的設備，如大電機，變壓器等．防止裝置在有腐蝕性氣體的場合．裝置地址便于檢修．這是確保變送器正常運轉的環境條件．
2、為了確保變送器丈量管內充溢被測介質，變送器要筆直裝置，流向自下而上．尤其是關于液固兩相流，有必要筆直裝置．若現場只允許水平裝置，則有必要確保兩電極在同一水平面
3、變送器兩頭應裝閥門和旁路．
4、為了防止攪擾信號，變送器和轉換器之間的信號有必要用屏蔽導線傳輸．不允許把信號電纜和電源線平行放在同一電纜鋼管內．信號電纜長度通常不得超越30m．
5、電磁流量變送器的電極所測出的幾毫伏溝通電勢，是以變送器內液體電位為基礎的．為了使液體電位安穩并使變送器與流體堅持等電位，以確保安穩地進行丈量，變送器外殼與金屬管兩頭應有杰出的接地，轉換器外殼也應接地．接地電阻不能大于1Ω，不能與其它電器設備的接地線共用。假如不能確保變送器外殼與金屬管道杰出觸摸，使用金屬導線將它們連接起來．再牢靠接地．
6、為了防止流速分相對丈量的影響，流量調節閥應設置在變送器下流．關于小口徑的變送器來說，因為從電極中心到流量計進口端的距離已相當于好幾倍直徑D的長度，所以對上游直管能夠不做規則．但對口徑較大的流量計，通常上游應有5D以上的直管段，下流通常不做直管段要求．
7、轉換器裝置地址應防止交、直流強磁場和振蕩，環境溫度為—20~50℃，不含有腐蝕性氣體，相對濕度不大于80％．
二.用途
與量水堰槽配合使用，測量明渠內水的流量。主要用于測量污水廠、企事液單位的污水排放口、城市下水道的流量及灌渠等。

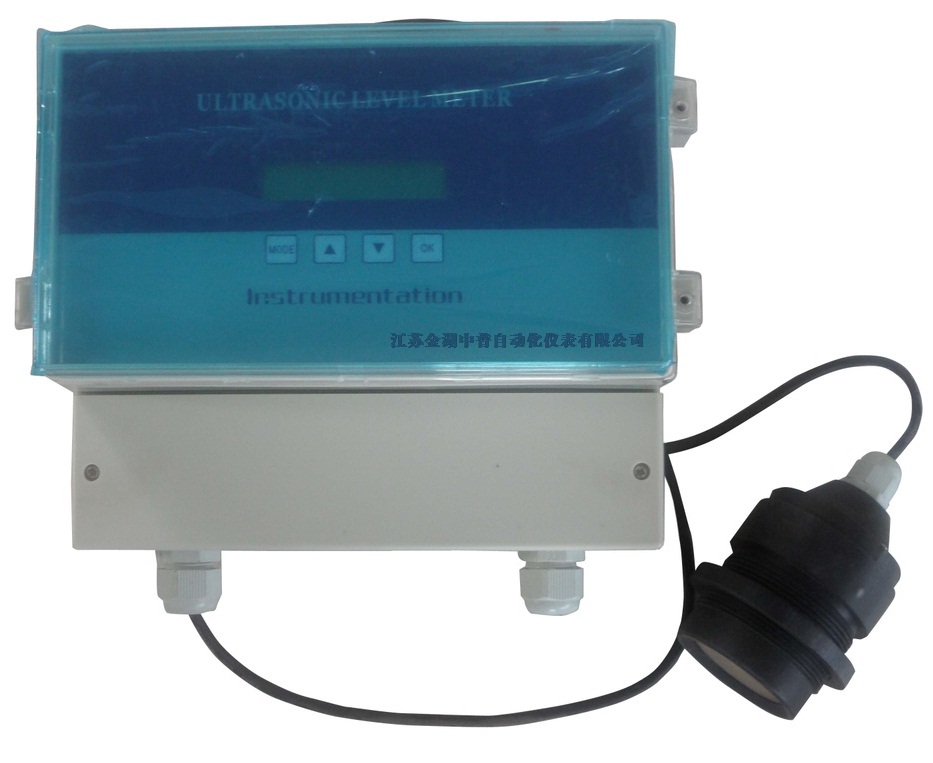

由于本公司儀表采用超聲波穿過空氣，以非接觸的方法測量。因此在粘污、腐蝕性液體情況下，比其他形式的儀表具有更高的可靠性。
三.原理說明
直接測量的物理量是液位。用于明渠測流量時，在明渠上安裝量水堰槽。量水堰槽把明渠內流量的大小轉成液位的高低。儀表測量量水堰槽內的水位，再按相應量水堰槽的水位—流量關系反算出流量。
1、超聲波測液位原理
發射超聲換能器發射出的超聲脈沖，通過傳播媒質傳播到被測液面，經反射后再通過傳聲媒質返回到接收換能器，測出超聲脈沖從發射到接收在傳聲媒質中傳播的時間。再根據傳聲媒質中的聲速，就可以算得從換能器到液面的距離。從而確定液位。
因此我們可以計算出探頭到反射面的距離D ＝ C*t/2（除2是因為聲波路徑要往返的原因，D是距離，C是聲速，t是時間）。再通過減法運算就可得出液位值。
2、量水堰槽的測流量原理
流通順暢的明渠內流量越大，液位越高；流量越小，液位越低（如下圖）。通過測量水位可以反算出流量。普通明渠內流量與水位之間的對應關系，受渠道的坡降比和表面的糙度影響。在渠道內安裝量水堰槽，產生節流作用，使明渠內的流量與液位有固定的對應關系，這種對應關系主要取決于量水堰槽的構造尺寸，渠道的影響減小至*小
